NAS进化了

作者: FROYO 分类: 随笔 发布时间: 2018-05-25 23:10

大约半年前,博主组装了一台NAS。那段时间没少在这东西上花时间,解决了软硬件方面很多的问题,还专门写了一篇博文《组建NAS》记录。最近半年折腾的频率低了,更多的是在使用中发现问题、解决问题,这些改进没有及时记录在博客中。眼看着NAS做的越来越成熟,忍不住再次集中地记录一下。

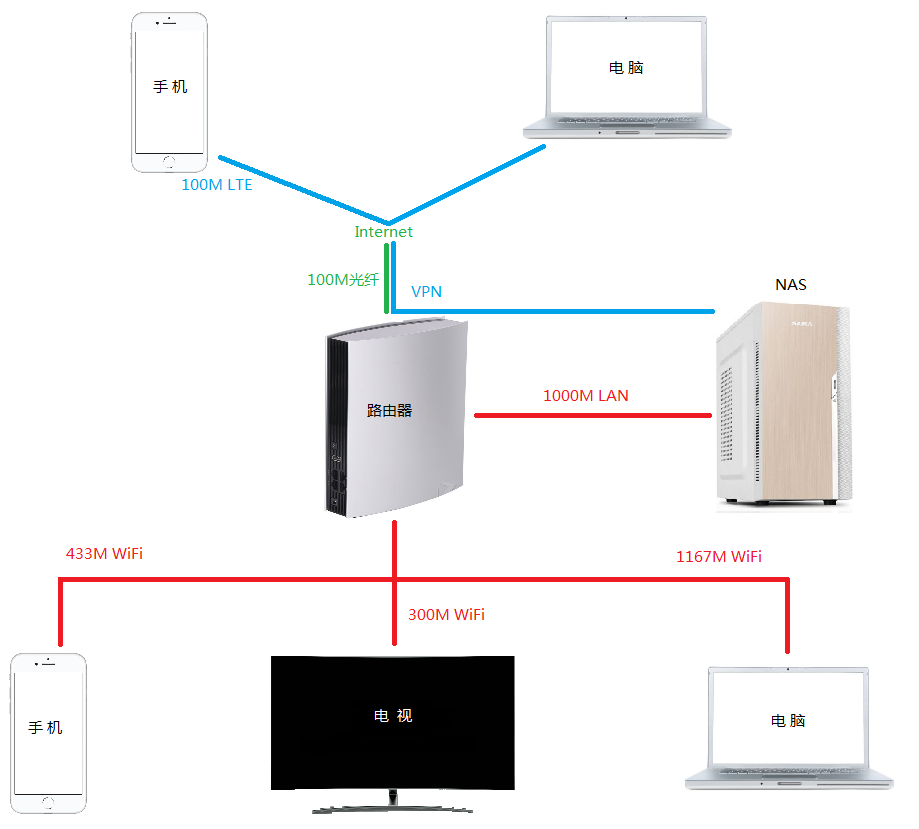

结构

这种结构下,所有设备均可随时随地分享NAS的存储资源

多个平台的功耗对比

最近半年中,博主对手头的各种硬件平台几乎都做过功耗测试。其中,X3440的整机待机功耗在50w左右;E3 1230v2大约在45w左右;G1820大约20w;i7 4710MQ大约10w;i7 6700HQ大约10w;z8300大约2.5w。

z8300功耗最低,这个硬件来源于一个弃用的平板电脑。该平板电脑只有一个USB2.0接口可供扩展使用,如果用它做NAS,就需要通过USB Hub连接多个硬盘和网卡,这意味着网卡和多个硬盘共享这可怜的480MBps带宽。在这种情况下,硬盘的最大读写速度很难超过24M/s,这样的NAS是不太好用的。

4710MQ和6700HQ这两个移动端平台功耗较低,看似非常适合用作NAS。实际使用中,由于笔记本主板可扩展性较差,实用性大打折扣。比如主板仅有两个SATA接口,最多只能连接两块2.5寸机械硬盘,存储容量的扩展受到限制。如果用USB3.0接口进行扩展,还需要购买移动硬盘盒,或者SATA转USB的设备。需要购买零件是一方面问题,即便买全装好还会面临一堆零件散落着的情况,不好看也占地方,感觉不够稳定,最终没考虑这个方向。

x3440和E3 1230v2的功耗偏高,待机接近50w,这两个u本身功耗不高,问题出在主板上。若以此功耗全年不间断开机运行,每年需要电费240元,5年的电费都能买上一台品牌NAS了。说真的,功耗太大,浪费严重,这样搞就没有意义了。

最后,还是回到G1820+B85这个最初使用的平台。为了将功耗降低到极限,博主另购了几块不同品牌的B85主板进行了很多测试,这里面有一线品牌的华硕B85M-K、技嘉B85M-D3V,也有稍微差一些的华擎、昂达等二三线品牌。通过很多测试,发现这些主板的功耗差距不是很大,技嘉稍偏高、发热明显,华硕的稍低一点,一些看似不起眼的品牌反倒功耗最小。最终,博主选择了最初的使用的盈通B85主板。

Uncore功率问题

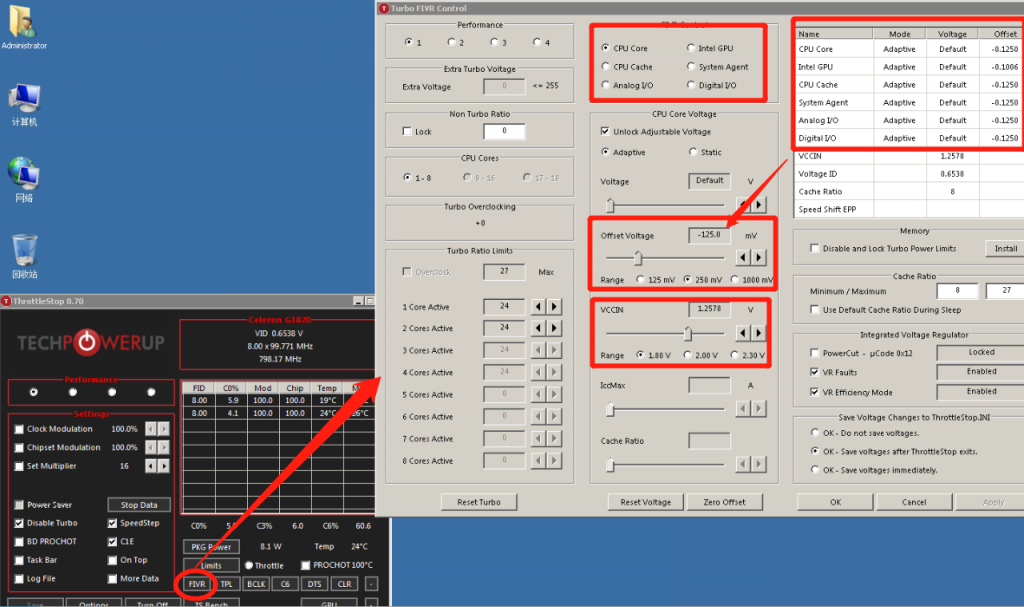

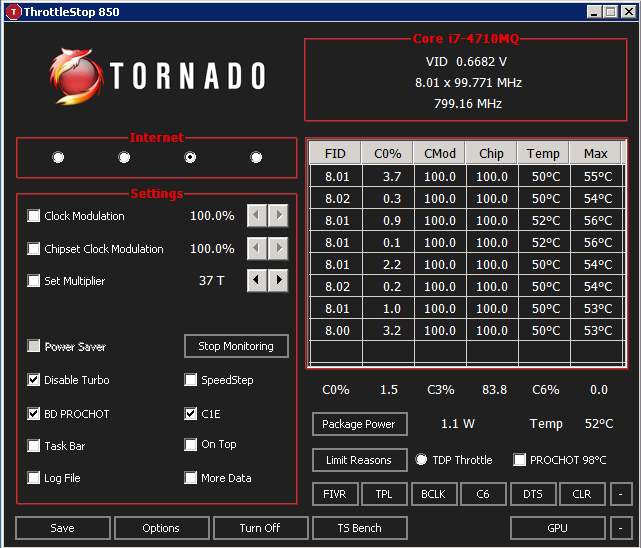

一直搞不懂的Uncore功耗偏高问题终于揭开了谜团,在查看CPU功率的软件中,有的主板显示数值较大,有的主板显示的数值较小,对多块不同的主板反复测试发现,整机的功耗差距并没有显示出来的那么悬殊,说白了那只是显示问题。博主猜测那些显示数值比较大的可能是将PCIE设备的功耗计在Uncore上了,因为电表显示的总功率几乎就等于软件显示的CPU功率。总之,只要能确保cpu可以进入c3以上的节能状态就可以实现极低的功耗了,不必纠结于Uncore功耗的显示数值。

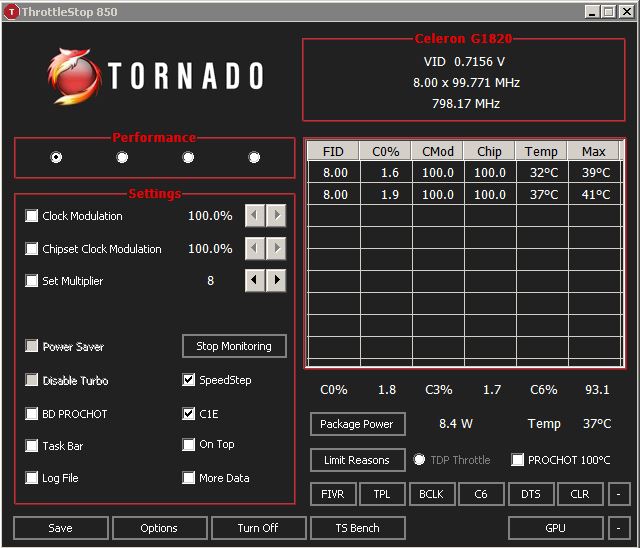

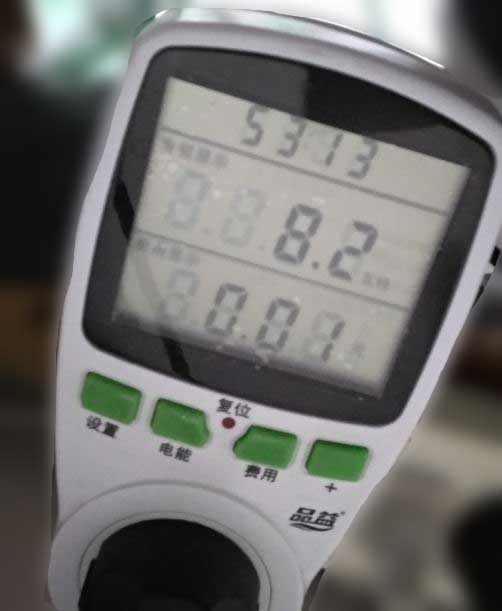

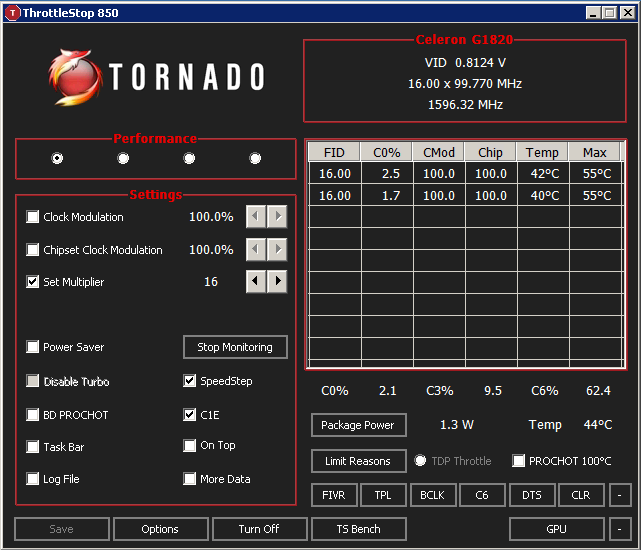

可用这张图与上面一张图片对比,同样的CPU在不同的主板上显示的功耗不同,但是电表测得的整机功率都是8w左右

DC-ATX电源

除了给CPU降低电压外,还有个很重要的可以改进整机功耗的方法就是使用DC-ATX电源。这种电源效率较高,发热较小,价格比较低廉,博主是最近才开始关注的。

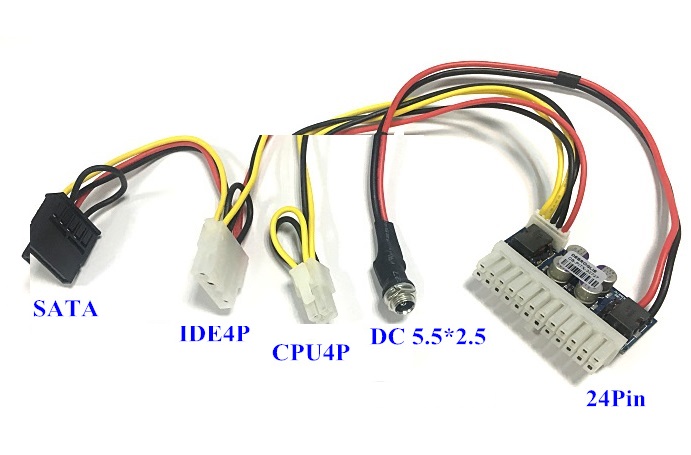

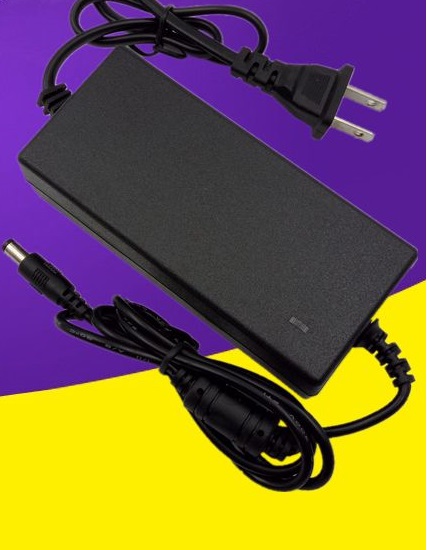

这两张图片是从某卖家那里抠来的,除了这个模块之外,还需要一个12v的转换器。下图只是个示例,实际上不需要这么大的,路由器的就可以用。

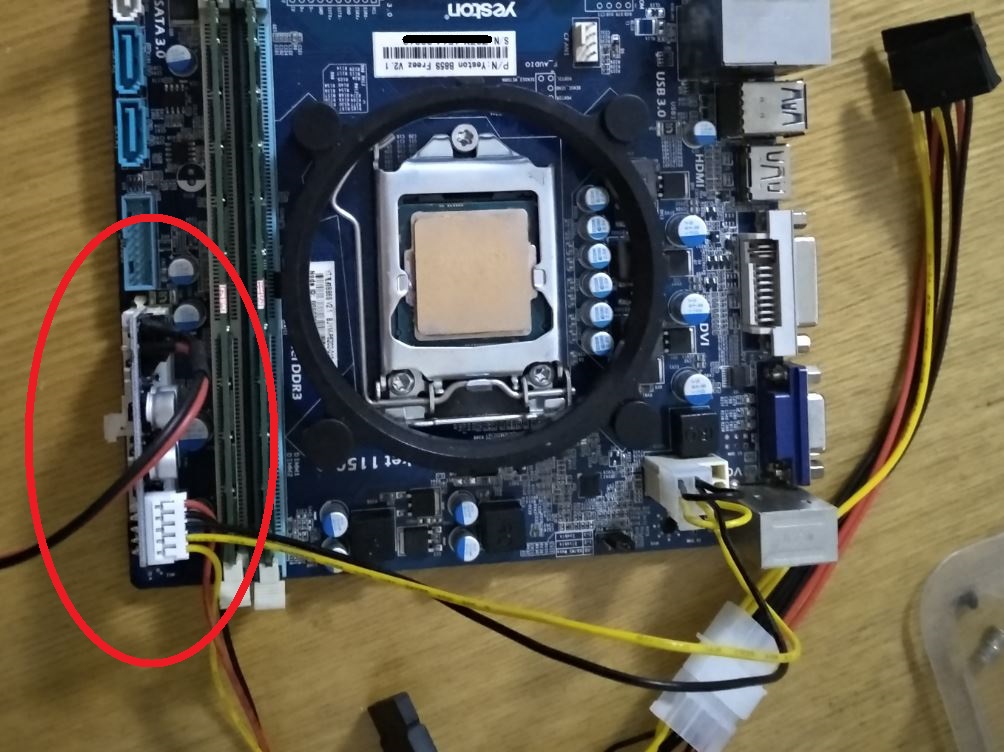

这货插在主板上是这样子的,完全不占空间的电源。实际测试中,DC-ATX可以将G1820+B85平台功耗降到8w,而标准的ATX开关电源无论如何都做不到16w以下。

无风扇运行

8w的功率对于一台电脑来说是非常低的,现在手机的快充都在15w以上了有木有!整机功耗的极限下降带来的好处是发热量很小,外加良好的散热条件使得无风扇运行成为了可能性。博主实测无风扇连续运行一周,在室温20度+的环境中,CPU温度控制在30度左右,而且无风扇运行的NAS没有出现过任何异常。

移动电源供电

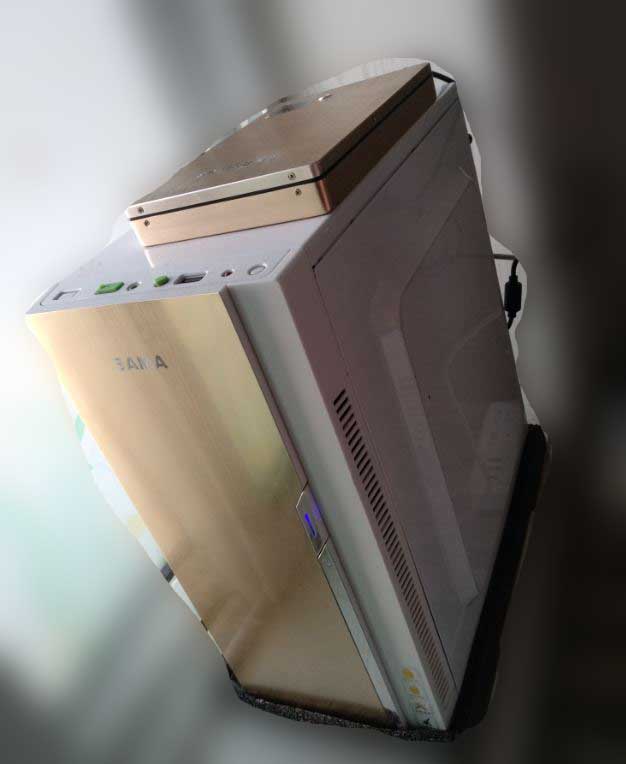

听过路由器用充电宝供电的,没听过台式机或者服务器用充电宝供电吧。因为使用了DC-ATX模块,这样的NAS是可以使用充电宝供电的,实测20000mAH容量的充电宝可以支持NAS运行10小时左右。在没找到合适的适配器之前,博主就是用充电宝维持NAS运行的。图中的充电宝是50000mAH的,供NAS运转一天没问题。

软件方面

操作系统曾尝试过Win2003,实际使用中发现在该系统中PCI-E无法进入更深的节能状态(L1),导致整机功耗比Win7高5w左右。

目前两大主流手机系统使用共享网络似乎仅支持SMBv1,这在Win7以上不是默认的,需要修改注册表关闭SMBv2和SMBv3。

Everything是个好东西,搜索文件非常方便,自带的WEB服务和FTP服务为远程使用提供了不少便利。

最近半年中,DLNA从没使用过,因为现在的移动设备以及智能电视太强大了,它们可以解码各种格式的视频。

有了公网IP就不需要像TeamViewer类似的远程控制软件,使用Windows自带的远程桌面就很好。

网络

网络包年即将到期,博主又有了重新选择宽带服务的机会。经过一轮对比后,博主依然坚持原来的选择——中国电信的宽带。

本地宽带竞争十分激烈,联通推出300元包年200M宽带的服务;移动推出每月36包200M宽带+手机卡省内不限量;相比较而言电信最寒碜,每月59包100M宽带+手机卡1000分钟和6G流量。

虽说在带宽和价格方面的对比中,电信是性价比最低的,但是电信能给的,也是另两家给不了的,偏偏又是对NAS来说非常重要的:公网IP。为了公网IP,也只能选择性价比最低的电信宽带了。

目前的状况

配置

CPU:Intel Celeron G1820

主板:盈通B85S

内存:8GB DDR3 1333

硬盘:64GB SSD + 4TB HDD (4 x 1TB )

DC-ATX供电模块(¥50)

由于电源自带的接口少,所以还需要根据硬盘数量再买一些线材,如IDE电源一分二、一分三线,IDE转SATA电源线之类的,某宝上有一家几块钱就可以搞定的,博主买过两块钱的线也包邮。如果是全新组装的话,除去硬盘之外的硬件成本应该在600-700之间的样子。仅用作NAS或者偶尔连接电视当做HTPC来用的话,8GB内存有点奢侈,装机时可以考虑去掉一条内存,把价格压到600以内。

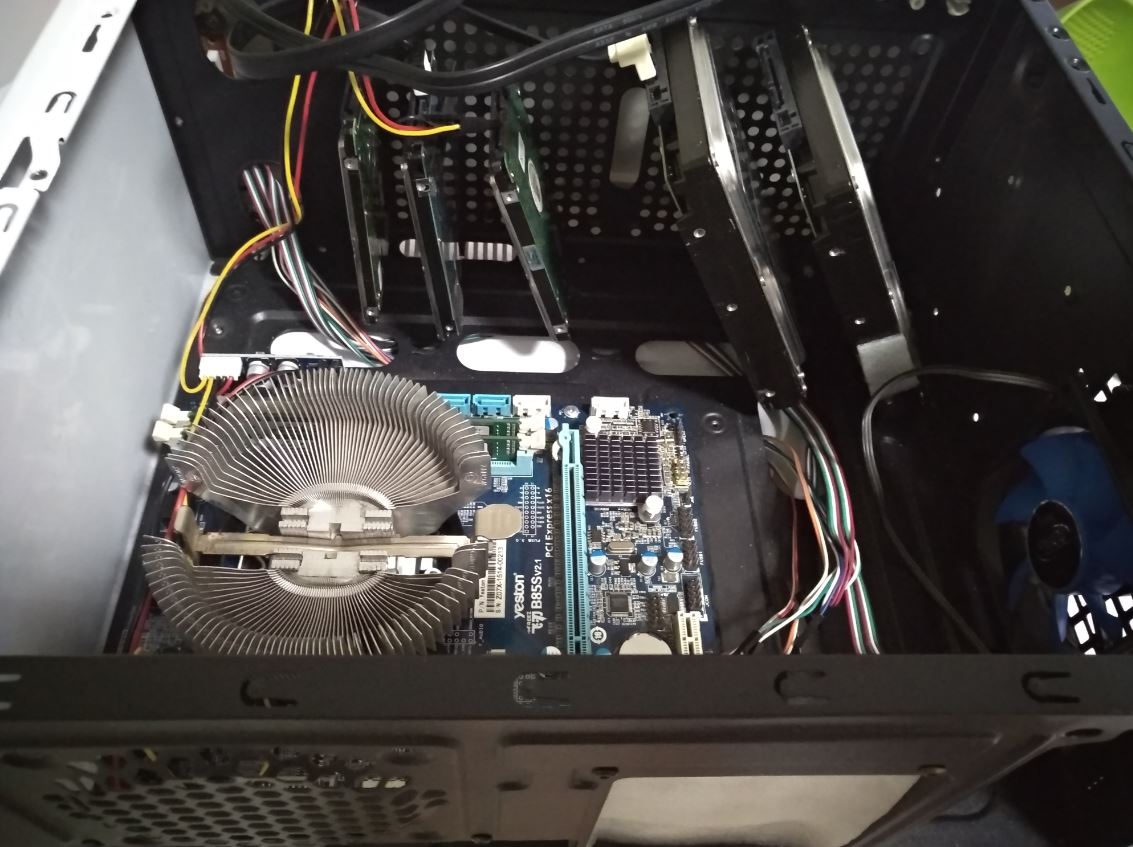

内部布局:下图是早期装机图,拍的时候还没完全做好,只有个大体轮廓。CPU风扇拆掉了,只留了散热片;硬盘托架也拆掉了,几块硬盘固定在前挡板上了;底部的ATX开关电源不需要了,留下一大块空间,感觉以后还可以往上装两块硬盘;底部安装过风扇,经过一周的测试发现没有它也可以正常运转,现在已经将图中的蓝色风扇拆掉了。

能耗

待机功耗8w,使用期间平均功耗不足10w,不间断开机每月电费约3元,每天开机15小时则电费约1.9元/月。这个功耗比很多智能路由器都要低,完全可以秒杀市面上能买到的绝大多数品牌NAS。有点不谦虚了,要开始嘚瑟了,哈哈。从最初的40w+的功耗做到现在8w上下,从最初带有烦人的低频噪音到现在完全静音,博主自己都感觉优化的很好了,继续改进的空间不多了。

目前带宽还算充裕,内网1GBps,外网100MBps。

折腾到现在为止,博主对NAS已经相当满意了。未来几年中应该不会继续折腾下去,要做的只有维护,比如说什么时候硬盘满了买更大的换上。

本文上接《组建NAS》,是对原文的补充,部分补充内容已更新至原文中,有需要组装NAS的朋友可以参考一下,若有大神路过一定要多提改进建议,帮助博主把NAS做到极致。
